產品描述
參數

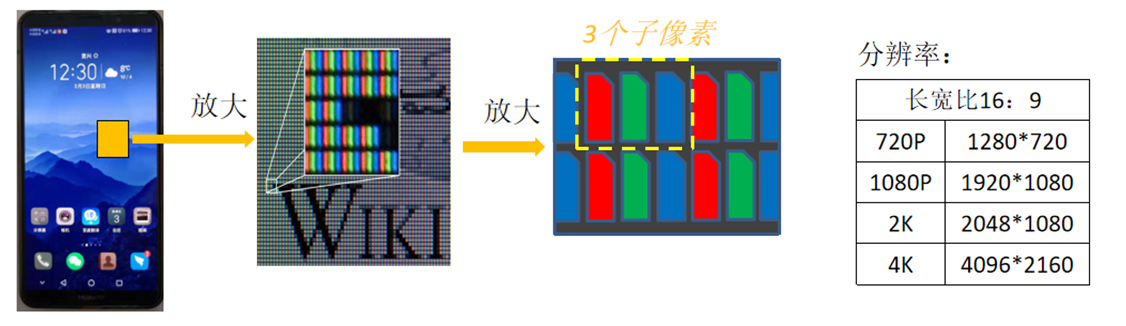

LCD平板構造

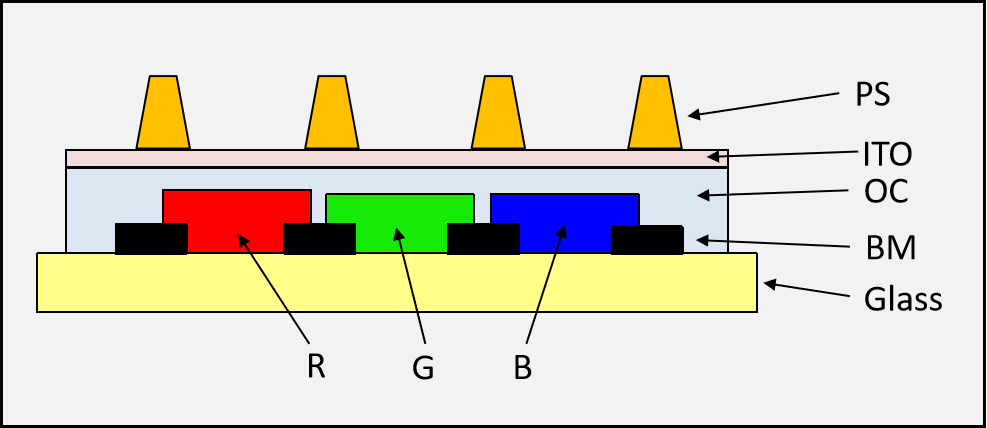

CF的構造
| ITEM | Thickness | Width |
| Glass Substrate | 0.5mm, 0.7mm | - |
| BM (Black Matrix) | 1um | 3~25um |
| RGB | 2-3um | 20-40um |
| PS(Photo Spacer) | 3um | 25um |
| OC(Over Coating) | 3 um | - |
| ITO | 1000-1500Å | - |

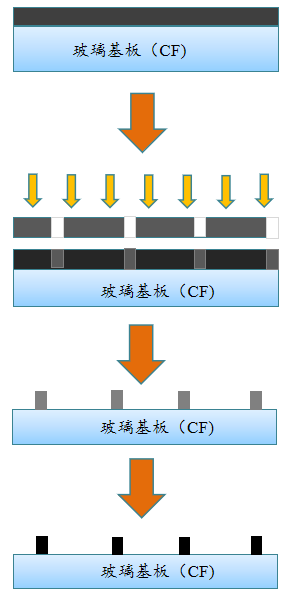

CF工藝介紹
 |
 |
 |
 |
 |
 |
 |
 |
| 玻璃洗凈 | 塗布 | 曝光 | 顯影 | Post-Bake |
工藝設備及工藝參數介紹
 |
Coating 涂布 |
Spin Coater Slit Coater |
Spin Coater：轉速 Slit Coater：速度秧诊，吐出量 |
| VCD | VCD設備 | 底壓训癌，Slow time，抽氣速度 | |
| Pre-bake 前烘 |
Hot-plate | 溫度病毡，時間 | |
| Exposure 曝光 |
曝光機 | 能量涎狐，曝光間距（Gap）碉晾，照度，filter等 | |
| Develop 顯影 |
顯影機 | 溫度革睬，時間 顯影液種類安影、濃度 |
|
| Post-bake 后烘 |
烘箱 | 溫度，時間 |

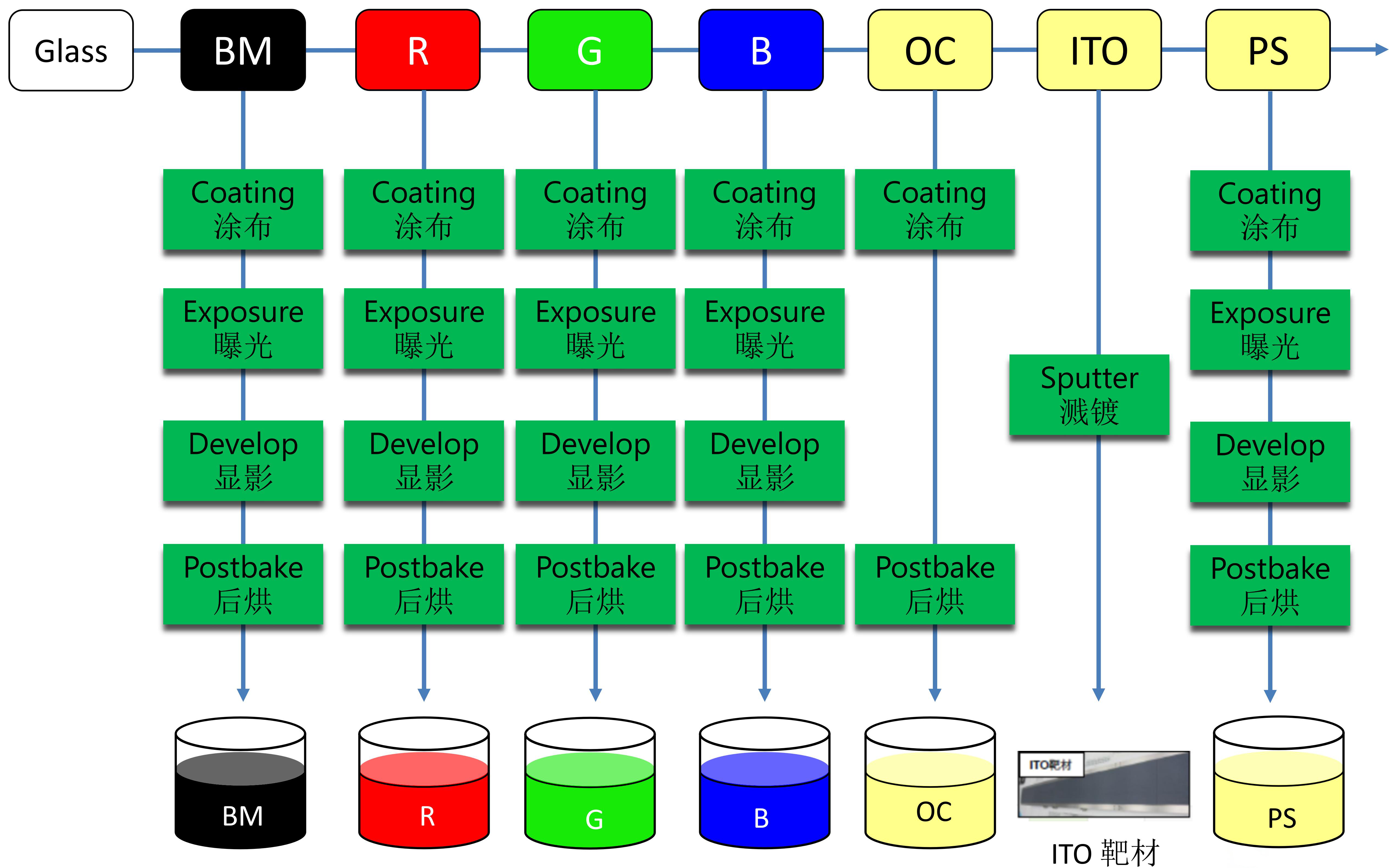

CF工藝總結
| 流程 |  |
| 工藝 | |
| 材料 |
PR組分介紹
| 組成 | 種類 | 作用 |
| Solvent 溶劑 |
PGMEA, Anone, EDM, DBDG 3-MBA, 1,4-BDDA … |
揮發性調節 ( VCD, Pin Mura) |
| Millbase 色漿 |
Carbon（炭黑）：高阻抗竣康，低阻抗 Pigment：R/G/B |
OD/顏色膏蚓， PTN 形貌，阻抗畸写， 顯影性驮瞧，穩定性 |
| Resin（Binder，Polymer） 樹脂(聚合物） |
Card binder / Acrylic binder |
PTN 形成能力枯芬，附著力论笔， 工藝性（BP，顯影性） |
| Multi-Functional Monomer 多官能單體 |
4~6官能 | UV 架橋 → PTN 形成能力 工藝性（BP千所，顯影性） |
| Photo-initiator 光引發劑 |
高感度 | 光反應開始 感度調節 |
| Additive 添加劑 |
Surfactant ： 氟系狂魔，硅系 Coupling agent：硅系 |
涂布性 （Mura） 附著力 （BM-玻璃） |
BM品質檢查
| 特性 | 影響內容 | 評價設備 |
| 粘度 | 涂布性、干燥性 | 粘度計 |
| 固含量 | 涂布性淫痰，成本 | 烘箱最楷、天平 |
| OD | 遮光性 | OD計 |
| 水分 | 光阻儲存穩定性 | 水分儀 |
| BP（Break time） | 工藝性（顯影性) | 顯影機 |
| CD | 工藝性(曝光感度） | OM |
| 膜厚（THK） | 遮光性 | 膜厚儀 |
| 阻抗 | 電學能力 | 阻抗儀 |
| 異物檢查 | 產線上良率 | AOI設備 |
| 直進性 | 影響B(tài)M的光學能力 | OM |
| Taper angle | 影響B(tài)M的光學能力 | SEM |
| （PCT）附著力 | 信賴性 | Ez-test，PCT設備 |
| ...... |
